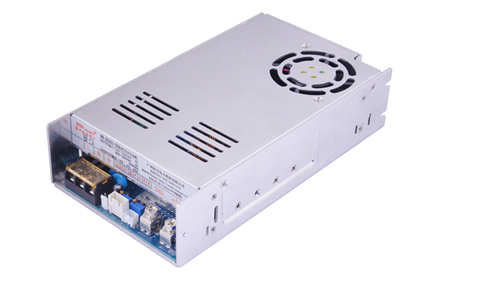

WM-SE250-5SA开关电源产品基础信息

品牌型号：WM・wangma 广州旺馬電子，型号WM-SE250-5SA，总功率 243W（CH1 225W+CH2 18W）双路输出开关电源；质保与品控：3 年保固，出厂 100% 满载老化测试；高效率、长寿命、高可靠性设计。旺马WM-SE250-5SA开关电源是‌广州旺马电子生产的 250W 单路 5V 输出专用开关电源‌，主要应用于‌氢氧机、水疗设备等医疗/健康器械‌ 。‌‌

WM-SE250-5SA开关电源核心产品特性

输入适配：交流输入档位可开关切换；可承受 300VAC 浪涌输入 5 秒；同时支持直流高压输入；散热结构：内置直流强制风冷风扇，带温控逻辑（≥50℃±10℃风扇开启，≤40℃±10℃关闭）输出控制：CH1（5V）内置恒流限制电路，支持 0-5V 外部模拟信号（CN4）调节输出电流；多重防护：集成短路、过负载、过电压、过温度四层保护；异常解除后多数工况自动恢复；状态指示：搭载 LED 电源工作指示灯；可靠性指标：满载 MTBF≥30 万小时。

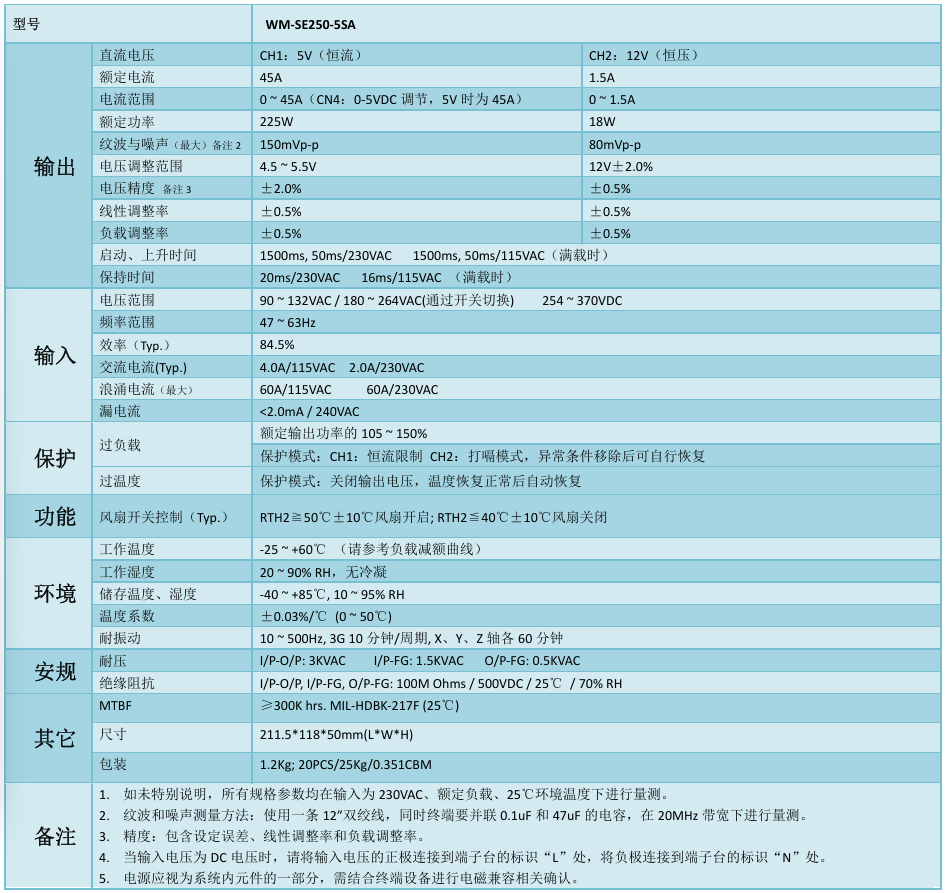

WM-SE250-5SA开关电源输出规格

CH1：5V 恒流通道（主力功率 225W）额定：5V/45A，功率 225W，电流调节范围 0~45A；调压区间：4.5~5.5V；电压精度 ±2.0%；纹波噪声最大值：150mVp-p；保护逻辑：过载采用恒流限流模式；CH2：12V 恒压通道（辅助功率 18W）额定：12V/1.5A，功率 18W，电流范围 0~1.5A；稳压精度：12V±2.0%，电压精度 ±0.5%；纹波噪声最大值：80mVp-p；保护逻辑：过载采用打嗝保护模式；两路通用稳压性能；线性调整率 ±0.5%、负载调整率 ±0.5%；温度系数 ±0.03%/℃（0~50℃区间）满载保持时间：230VAC 输入 20ms，115VAC 输入 16ms。

WM-SE250-5SA开关电源输入参数

交流输入（档位切换）低压档：90~132VAC；高压档：180~264VAC；频率 47~63Hz；交流输入电流典型值：115VAC 下 4.0A，230VAC 下 2.0A；冷启动浪涌电流最大 60A（115/230VAC 一致）直流输入：254~370VDC；接线要求：直流正极接端子 L，负极接 N；漏电流：240VAC 工况下＜2.0mA；整机效率：典型值 84.5%（230VAC、额定负载、25℃基准测试条件）

WM-SE250-5SA开关电源完整保护机制

WM-SE250-5SA开关电源短路保护：两路均支持，故障消除自动恢复输出；过负载保护：额定功率 105%~150% 触发；CH1 恒流限输出，CH2 打嗝间歇输出；过温度保护：超温后切断输出，温度回落自动重启；过电压保护：输出电压超标关断输出。

过载与短路保护‌：当输出电流超过额定值或发生短路时，电路会自动切断输出或进入限流模式，防止元器件烧毁。过压与欠压保护‌：监测输入/输出电压，在电压异常波动时锁定电源，避免高压击穿或低压导致激光器工作不稳定。‌过热保护‌：内置温度传感器，当内部温度超过安全阈值时自动停机或降低功率，确保设备安全。‌电气隔离与滤波‌：通过变压器隔离和滤波电路，消除电网干扰，为激光模组提供纯净稳定的直流电，防止反向电动势损坏控制板。

WM-SE250-5SA开关电源环境与机械规格

1. 温湿度工况

工作温度：-25℃ ~ +60℃（高温需参照负载减额曲线，超过 40℃后功率逐步降额）存储环境：-40℃ ~ +85℃，湿度 10~95% RH（无冷凝）工作湿度：20~90% RH，无凝露

2. 振动与安规绝缘

耐振动：10~500Hz、3G，X/Y/Z 三轴各测试 60 分钟，单周期 10 分钟；耐压绝缘：输入 - 输出：3KVAC；输入 - 机壳 FG：1.5KVAC；输出 - 机壳 FG：0.5KVAC；绝缘阻抗：输入 / 输出 / 机壳两两之间≥100MΩ（500VDC、25℃、70% RH）

3. 外形、安装与包装

整机尺寸：长 211.5mm × 宽 118mm × 高 50mm；固定孔：4 颗 M4 螺丝，螺丝深度 L=3mm，图纸标注完整开孔位置；单台净重 1.2kg；整箱 20 台，总重 25kg，体积 0.351CBM。

WM-SE250-5SA开关电源图纸配套内容

文档附带两类特性曲线与机构尺寸图：负载减额曲线：横坐标环境温度 - 20~60℃，纵坐标允许负载百分比，温度高于 40℃输出功率线性衰减；静态特性曲线：横坐标输入电压 90~264VAC，对比高低压输入档位的带载能力；端子定义：包含 AC 输入（ACL/ACN）、两路输出、可调电位器、风扇、CN4 0~5V 电流控制信号、电源检测等接线标识。

WM-SE250-5SA开关电源测试标准

默认测试基准：230VAC 输入、额定满载、环境 25℃；纹波测量规范：12 英寸双绞线，输出端并联 0.1μF+47μF 电容，20MHz 带宽检测；精度定义：电压精度包含设定误差、线性、负载调整率三项总和；EMC 说明：开关电源仅为整机元器件，终端设备整机需单独做电磁兼容认证。
