产品介绍

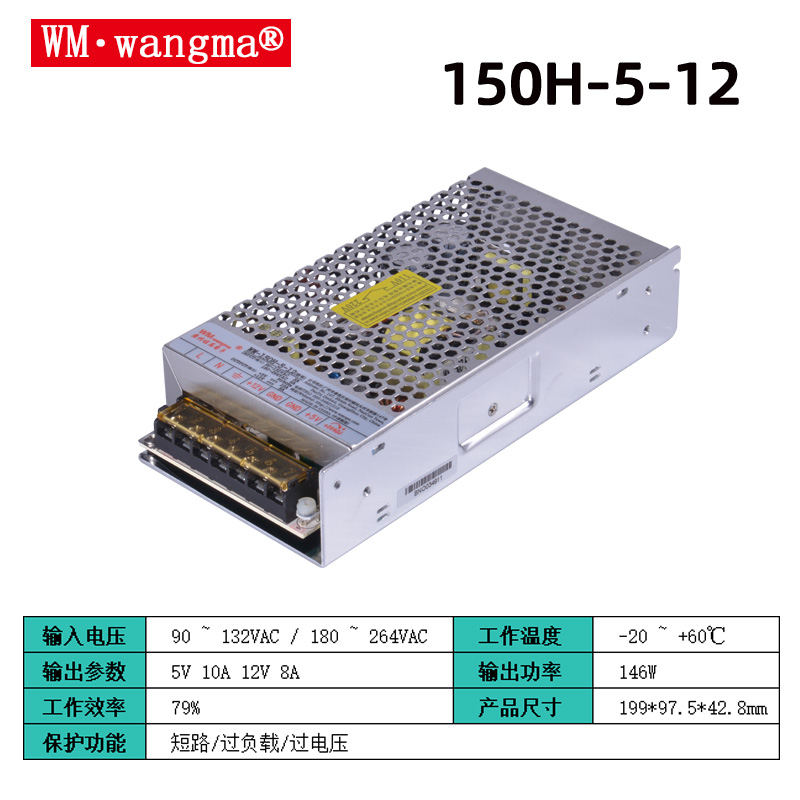

旺马 WM-150H-5-12 双路输出工业开关电源（150W 5V+12V 铝壳机型），这是一款专为工控、游乐设备、自动化设备设计的 AC/DC 稳压电源。

150H-5-12开关电源核心电气规格

输入：90–132VAC / 180–264VAC（可开关切换），也支持 254–370VDC；50/60Hz 通用

输出：双组独立输出，总功率 150W

5V DC，额定电流 10A（可调范围 4.5–5.6V）

12V DC，额定电流 8A

合计功率：5×10 +12×8= 50+96=146W，留有冗余

效率：典型 79%；自然风冷（铝壳镂空散热）

尺寸：199×97.5×42.8 mm（L×W×H）；重量 0.55 kg；螺丝固定安装

保护功能：内置短路、过流、过压、过载保护，故障解除后自动恢复

质保：三年，足功率设计，不良率低于千分之三

认证：符合 CE、RoHS，适合工业与游乐设备出口要求

150H-5-12开关电源产品特点

双路独立稳压：5V 常给控制板 / 传感器，12V 驱动继电器 / 风扇 / LED，无需额外分电

宽压输入：适应电网波动与不同地区电压标准；抗 300VAC 浪涌 5 秒

铝壳散热：镂空网格上盖，散热效率高，可在 -20℃~+60℃ 环境稳定工作

接线便捷：带螺丝端子，输入 L/N/PE，输出双路 +V/GND 清晰区分

150H-5-12开关电源适用场景

游乐设备（娃娃机、游戏机、灯光音效系统）

工业自动化（PLC、人机界面、传感器组、小型电机）

安防监控（多路摄像头、NVR 集中供电）

LED 显示屏、广告灯箱的双电压供电

150H-5-12开关电源选型与安装提示

负载总功率务必 ≤146W，建议预留 10%~20% 余量；

接地必须可靠（PE 端子），避免漏电与干扰；

安装时保证上下左右有通风间隙，避免密闭高温；

严禁输出正负极直接短路；严禁反接输入 / 输出线；

若设备对纹波要求高，可在输出端并接 1000~2200μF/16V 低 ESR 电容。
