产品介绍

一、250D-5-12开关电源核心规格

输入：90~132VAC / 180~264VAC（可通过机内开关切换），兼容 50/60Hz；也支持 254~370VDC 输入

输出（双路隔离）

一路：5V DC，10A

另一路：12V DC，12A

总功率：250W；电压可调范围 4.5~5.6V（5V 路）

效率与纹波：转换效率 78%；纹波低，符合工业级抗干扰要求

保护功能：具备过压、过流、短路、过热四重保护，故障排除后可自动恢复

工作环境：工作温度 -20℃~+60℃；湿度 20%~90% RH（无凝露）；采用自然风冷，无需风扇，静音且防尘

二、250D-5-12开关电源物理与安装参数

尺寸：199 × 110 × 49 mm（长 × 宽 × 高）

重量：0.75 kg

安装：标准螺丝固定，适合机柜 / 机箱内安装

外壳：金属网罩散热外壳，兼顾散热与防护

三、250D-5-12开关电源关键特性与认证

宽压输入 + 双路独立输出，满足多负载同时供电，两路间电气隔离，互不干扰

元器件经严格筛选，100% 满载老化测试，不良率低于千分之三，质保 3 年

符合 CE、FCC、CCC 等安规与电磁兼容标准，适合工业与商业场景

二级防护，绝缘性能可靠

四、250D-5-12开关电源典型应用场景

工业自动化：PLC、传感器、伺服驱动器辅助电源

游乐设备：游戏机、游艺机的控制板与灯光电源

安防监控：多摄像头、NVR、门禁系统集中供电

自助终端：售票机、售货机、充电桩控制模块

医疗设备辅助电源、通信机房小型设备供电

五、选型与使用提示

输入电压需按现场电网（110VAC/220VAC）通过机内开关选择，避免烧机

两路输出不可直接并联；需分别计算 5V、12V 侧的总电流，不超过额定值（5V/10A、12V/12A）

安装时需预留散热空间，避免密闭高温环境长期工作

接线务必区分零线、火线、地线，外壳可靠接地以提升抗干扰与安全性能

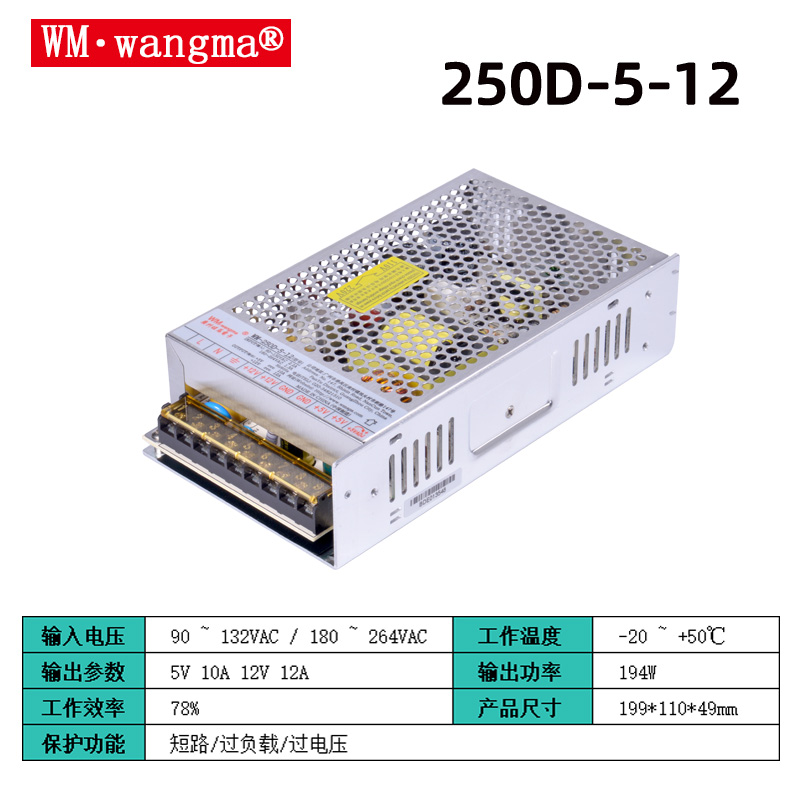

旺马 WM-250D-5-12双路工业开关电源，这是一款 250W 级、同时输出 5V 与 12V 的标准工控电源，广泛用于自动化设备、游乐设施、安防系统等场景。
