产品介绍

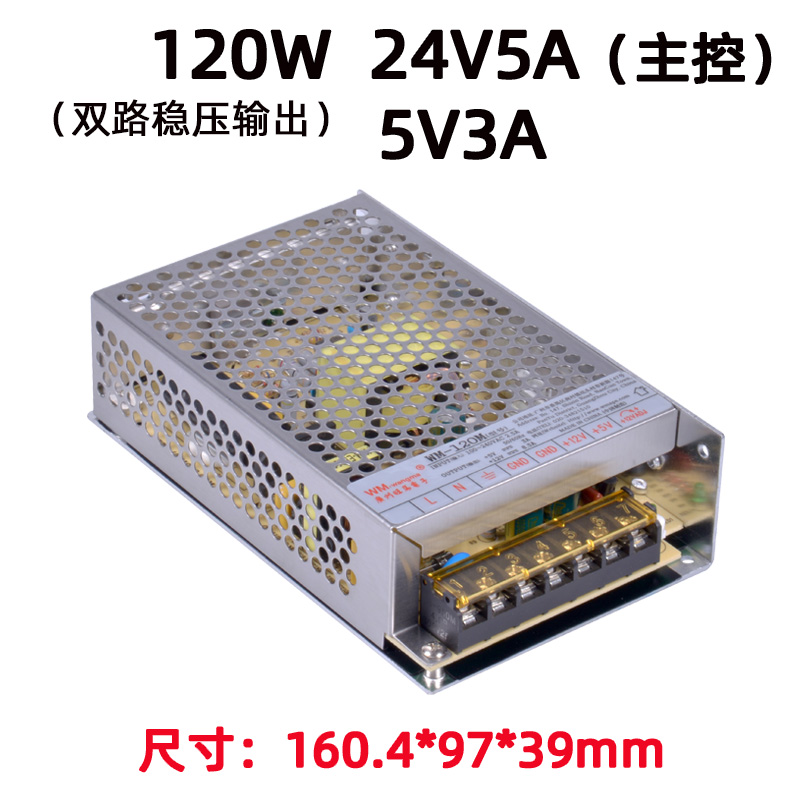

120M-24V5V 是一款120W 双路输出的工业级开关电源，核心输出为24V/5A与5V/1A，适配工控、安防、自动化等多场景。

一、核心电气参数（通用规格）

额定功率：120W

输入电压：90–264VAC（宽压，兼容全球电网）

输入频率：47–63Hz

输出 1：24V DC，5A（120W）

输出 2：5V DC，1A（5W）

总功率：约 125W（24V 主路满载）

效率：典型 85%–90%

纹波噪声：≤ 100mVp-p（24V）

电压调整率：±1%

保护功能：

短路保护（打嗝 / 自动恢复）

过载保护（110%–150%）

过压 / 过温保护

工作温度：-10℃ ～ +60℃（自然风冷）

尺寸：约 106.5×57×28mm（紧凑型）

绝缘耐压：输入–输出 1.5kVAC/1min

二、产品特点

双路独立输出：同时提供 24V（工控 / 驱动）与 5V（控制 / 信号），减少多电源配置。

宽压输入：适配全球市电与不稳定电网，抗电压波动能力强。

高可靠性：工业级元器件，多重保护，适合 7×24 小时连续运行。

体积小巧：薄型化设计，节省机柜 / 设备内部空间。

低纹波：输出纯净，适合传感器、PLC、精密电路。

三、典型应用场景

工业自动化：PLC、HMI、传感器、电磁阀、步进 / 伺服驱动（24V）+ 控制板（5V）

安防监控：NVR、硬盘录像机、摄像头集中供电

LED 显示 / 照明：LED 屏驱动（24V）+ 控制卡（5V）

通信 / 网络：交换机、路由器、光端机辅助供电

设备内置：仪器仪表、自助终端、工控机内置电源

四、选型与使用提示

优先确认总功率与单路电流是否匹配负载，24V 路建议预留 10%–20% 余量。

安装需保证通风，避免密闭高温环境。

输出端建议配滤波电容，进一步降低纹波。

工业场景优先选带CE、UL、CCC认证的型号。
