产品介绍

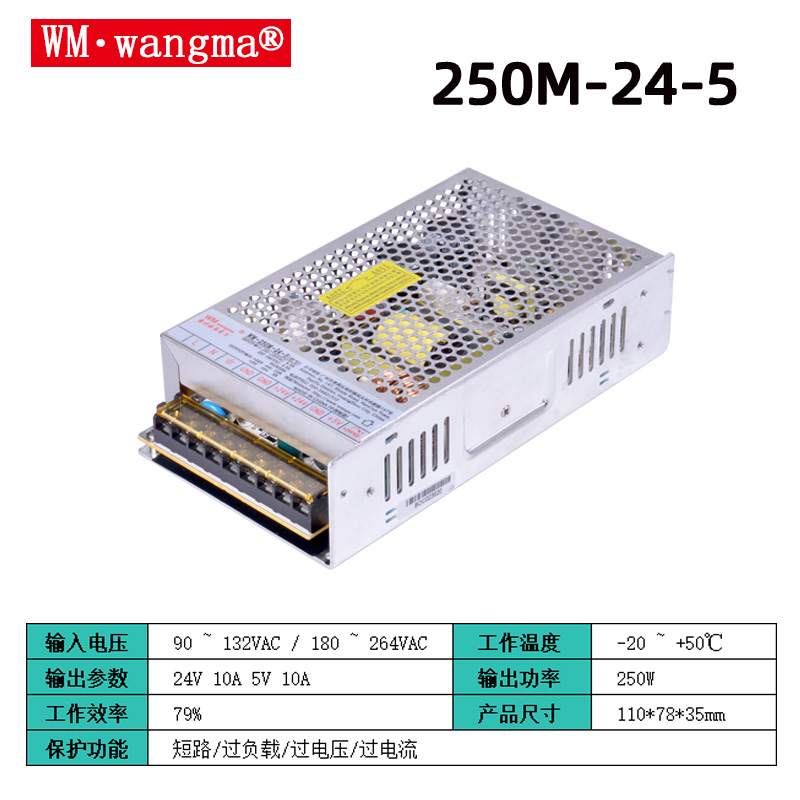

250M-24V5V 开关电源，通常指250W 双路输出（24V+5V）的工业级开关电源，是工控、自动化、设备供电的主流方案。

一、250M-24V5V开关电源核心参数（以通用 D-250B/D-250C 系列为例）

项目	规格	说明
输入电压	AC 110/220V（宽压 85–264V）	全球通用，自动适应
输出 1	DC 24V，6A–8A	主功率路，约 144–192W
输出 2	DC 5V，20A	控制 / 数字电路路，100W
总功率	250W	双路同时满载不超总功率
电压精度	±2%（5V）、±3%–7%（24V）	稳压可靠
纹波噪声	<100mVp-p	适合敏感数字电路
效率	82%–88%	节能、低发热
保护功能	短路 / 过载 / 过压 / 过温	自动恢复或锁存
冷却方式	自然风冷 / 风扇	长寿命设计
工作温度	-10°C～+60°C	工业环境适用
尺寸	约 215×115×50mm	标准机架 / 面板安装

二、250M-24V5V开关电源工作原理

交流输入→整流滤波→高压直流（约 310V）

高频开关管（MOSFET）高速通断（几十 kHz）

高频变压器隔离 + 降压，生成低压高频脉冲

次级整流 + LC 滤波→稳定输出 24V/5V 直流

反馈电路实时调节占空比，稳压输出

三、250M-24V5V开关电源主要特点

双路独立输出：24V 供驱动 / 执行器，5V 供 MCU/PLC/ 传感器，一电源满足系统供电。

足功率、足电流：24V/5V 均为额定满载，适合工业连续运行。

多重保护：短路、过载、过压、过温保护，提升设备可靠性。

EMI 滤波：内置抗干扰电路，适合复杂电磁环境。

体积小、效率高：比线性电源节能、发热低、安装方便。

四、250M-24V5V开关电源典型应用场景

工业自动化：PLC、触摸屏、伺服驱动、传感器、继电器组

设备控制：工控机、数控设备、测试仪器、安防监控

电子设备：LED 显示屏、通信设备、工业机器人、自动化生产线

机电一体化：24V 驱动 + 5V 控制一体化供电方案

五、250M-24V5V开关电源选型与使用要点

确认总功率≤250W，双路电流不超额定值。

24V 与 5V共地 / 隔离：多数型号共地，需隔离请选专用型号。

安装：铝壳散热，预留通风空间；避免高温、潮湿、粉尘环境。

接线：输入接 L/N/PE，输出区分 24V/5V 正负极，严禁反接。

保护：前端建议配空开 / 熔断器，后端可加二级滤波。

六、250M-24V5V开关电源与同类产品对比

单路 250W-24V：仅 24V 输出，无法直接供 5V 控制电路。

小功率双路（如 36W）：功率小，仅适合轻负载系统。

250M-24V5V：功率均衡、通用性最强，是工业系统首选。
