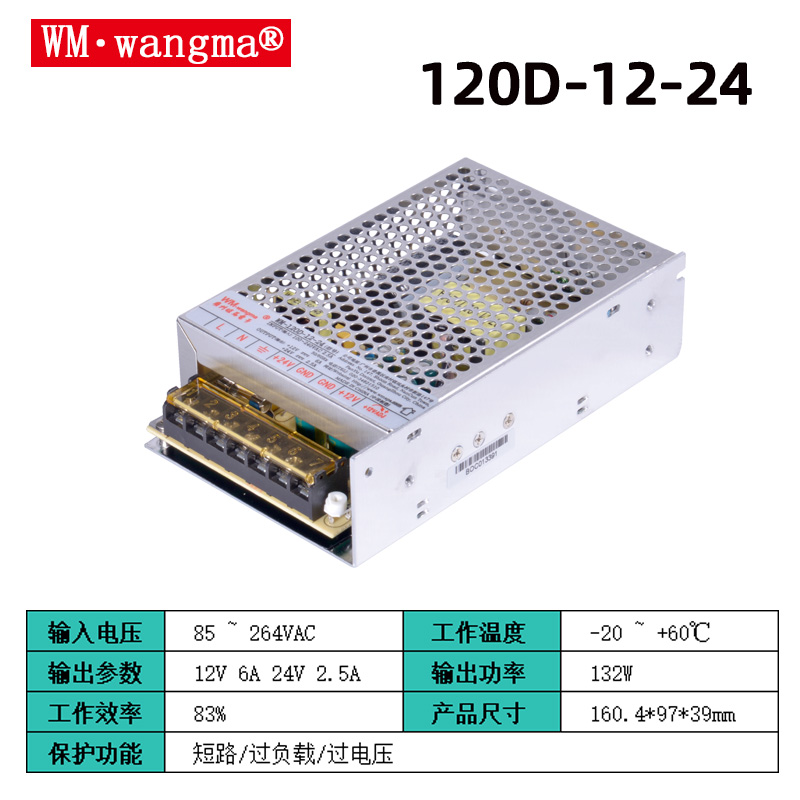

120D-12V24V 开关电源产品介绍

120D-12V24V开关电源是120W 级工业级 AC-DC 双路输出电源，核心满足设备同时对 12V 与 24V 直流的供电需求，具备宽压输入、全工况保护、低纹波干扰特性，适配工业自动化、安防监控、物联网终端等多场景稳定供电，是中小型工业设备的核心供电解决方案。

120D-12V24V开关电源核心定位

专为工业场景设计，聚焦12V 与 24V 双路同步供电需求，兼顾功率密度与可靠性，可直接替代传统单路电源 + 转换器的组合，简化设备供电架构，降低故障率，适配工厂自动化、安防系统、智能终端等多领域应用。

120D-12V24V开关电源关键规格参数

输入电压 85–132VAC / 176–264VAC（宽压自适应） 兼容全球电网，支持 47–63Hz 频率

输出规格 12V DC（额定电流 5A）+24V DC（额定电流 2.5A） 双路总功率≤120W，支持独立启停

电压精度 ±1%（额定负载） 线压 / 负载调整率≤±0.5%，供电稳定性强

纹波噪声 ≤50mVp-p（20MHz 带宽） 低干扰设计，适配精密电子设备

工作效率 ≥88%（典型工况） 节能降耗，减少发热，延长使用寿命

工作温度 -20℃~+70℃（无风扇自然散热） 高温工况下功率线性降额，低温启动无压力

隔离电压 输入 - 输出 4kV DC，输入 - 地 2kV DC 增强抗干扰能力，符合工业安全标准

保护功能 过压 / 过流 / 短路 / 过热 / 反接保护 全维度防护，避免设备与电源损坏

机械规格 199×110×50mm（标准机架式） 支持壁挂 / 导轨安装，适配工业机柜布局



120D-12V24V开关电源核心技术优势

双路独立供电设计：12V 与 24V 输出互相隔离，可分别为控制电路（如 PLC、传感器）和执行机构（如小型电机、电磁阀）供电，避免功率波动相互干扰，提升设备运行稳定性。

工业级可靠性配置：采用宽温元器件与无风扇自然散热结构，适配工业现场高温、多尘、振动等恶劣环境；4kV 高隔离电压设计，有效抵御电网浪涌与电磁干扰。

节能与适配性兼顾：≥88% 的高转换效率，降低长期运行能耗；宽压输入特性兼容全球电网，无需更换电源即可适配不同国家和地区的应用场景。

全维度安全防护：内置过压、过流、短路、过热、反接等多重保护机制，故障时自动启停保护负载，故障排除后无需人工干预即可恢复正常供电。

120D-12V24V开关电源典型应用场景

工业自动化领域：PLC 控制器、传感器模组、小型伺服电机、电磁阀的双路供电，适配产线自动化、仓储分拣设备等场景。

安防监控系统：同时为摄像头（12V）与云台电机（24V）、硬盘录像机供电，满足安防设备 7×24 小时稳定运行需求。

物联网与智能终端：工业网关、数据采集终端（DTU）、智能仪表的供电，适配智能制造、智慧水务等物联网应用。

医疗与实验室设备：小型医疗仪器、实验室检测设备的辅助供电（非直接接触人体场景），满足低干扰、高稳定的供电需求。

商业展示与户外设备：广告灯箱、户外监控终端、小型充电桩的控制电路供电，适配半户外半工业的复杂工况。

120D-12V24V开关电源选型与使用注意事项

选型要点：优先确认双路负载的额定功率与电流，确保单路功率不超过额定值、总功率≤120W；若需冗余供电，可选择支持并联的型号，最多 3 台并联扩容。

安装规范：采用导轨或壁挂安装，预留≥10cm 散热空间；接线时严格区分 L（火线）、N（零线）、PE（地线），输出端确认正负极后再连接负载，避免反接损坏。

工况适配：高温（＞60℃）环境下需降低负载至 80% 以下；户外使用时需搭配防水机箱，避免雨水、粉尘进入；多干扰场景可加装输入滤波器，进一步降低电磁干扰。

认证与质保：产品符合 CE、UL508 等工业安全认证，质保期 3 年，适合工业设备长期稳定运行的需求。
