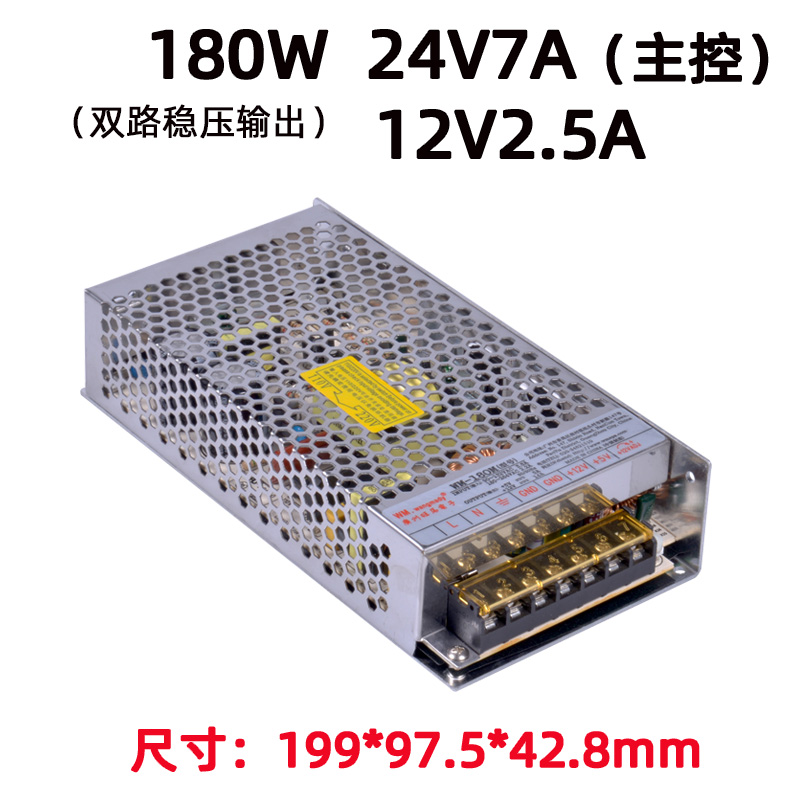

旺马180M-12V24V 开关电源介绍

旺马 180M 是广州旺马电子推出的180W 级双路 / 多路输出开关电源，主打12V/24V 双电压稳定输出，适配工业控制、安防、游乐设备等场景，具备宽压输入、多重保护、高效稳定等核心优势。

一、旺马180M-12V24V 开关电源核心参数（12V/24V 双路版）

1. 电气规格

型号：WM-180M（12V/24V 双路输出）

输入电压：85–264VAC（宽压全球适配）/ 120–370VDC

输出规格（典型）：

12V：10–15A（120–180W）

24V：5–7.5A（120–180W）

部分版本含 5V 辅助输出（5V/5A）

总功率：180W

效率：≥85%（典型 88%）

纹波噪声：≤100mVp-p

电压精度：±2%

工作频率：65KHz

待机功耗：<0.3W

2. 物理与环境

尺寸：约215×115×30mm（超薄 30mm 设计）

重量：约0.76kg

散热：内置直流风扇强制风冷

工作温度：-20℃～+70℃（满载 - 20℃～+50℃）

防护：二级防护，可承受300VAC 浪涌 5 秒、5G 振动测试

二、旺马180M-12V24V 开关电源核心技术优势

宽压全域适配

85–264VAC 宽输入，兼容全球电网，工业车间、户外设备、跨国部署均稳定运行，无需额外变压器。

多重安全保护

内置短路 / 过流 / 过压 / 过温四重保护，故障自动切断输出，恢复后可重启；支持 300VAC 浪涌 5 秒，抗电网波动能力强。

高效低耗设计

效率≥85%，减少发热与能耗；待机 < 0.3W，符合绿色节能标准；100% 高温满载老化测试，可靠性高。

稳定输出与耐用性

双路独立稳压，纹波低，适配精密工控 / 安防设备；采用高频 PWM 技术，寿命长，支持3 年质保。

安装便捷

超薄 30mm 铝壳，标准螺丝固定，接线端子清晰，适配机柜与设备集成。

三、旺马180M-12V24V 开关电源典型应用场景

工业自动化：PLC、传感器、伺服驱动、工控机、变频器

安防监控：网络摄像机、NVR、门禁控制器、报警主机

游乐设备：娃娃机、游戏机、保龄球设备（旺马主力场景）

LED 照明 / 标识：户外大屏、亮化工程、商业灯箱

自动售货 / 自助终端：贩卖机、取票机、充电桩辅助电源

智能家居 / 楼宇：门禁、对讲、智能控制模块

四、旺马180M-12V24V 开关电源选型与版本说明

WM-180M-12V开关电源：单路 12V/15A（180W）

WM-180M-24V开关电源：单路 24V/7.5A（180W）

WM-180M-12V/24V开关电源：双路独立输出（12V+24V，总功率 180W）

WM-180M-5V/12V/24V开关电源：三路输出（含 5V 辅助，适配多路电压设备）

五、旺马180M-12V24V 开关电源选购与安装提示

按设备总功率选：建议负载≤80% 额定功率（如 180W 带 144W 内设备），提升寿命与稳定性。

接线：区分输入（L/N/PE）与输出（V+/V-），严禁反接；双路版注意 12V/24V 端子标识。

散热：安装留通风空间，风扇出风口无遮挡，避免高温环境长期满载。
