产品介绍

LRS-150FC系列开关电源

旺马 WM-LRS150FC 系列开关电源（150W 经济型无风扇开关电源），该系列是工业场景常用的 AC-DC 单组输出电源，型号覆盖 WM-LRS150FC-5/12/15/24/36/48 多种直流输出规格，适配广泛工控、自动化、安防、LED 等设备。




LRS-150FC系列开关电源核心规格参数

输入：宽电压 85~264VAC（全范围通用），兼容 120~370VDC；频率 47~63Hz；冷启动浪涌电流满足工业级要求

输出与功率

型号 输出电压 额定电流 额定功率

WM-LRS150FC-5    5V DC     22A 110W

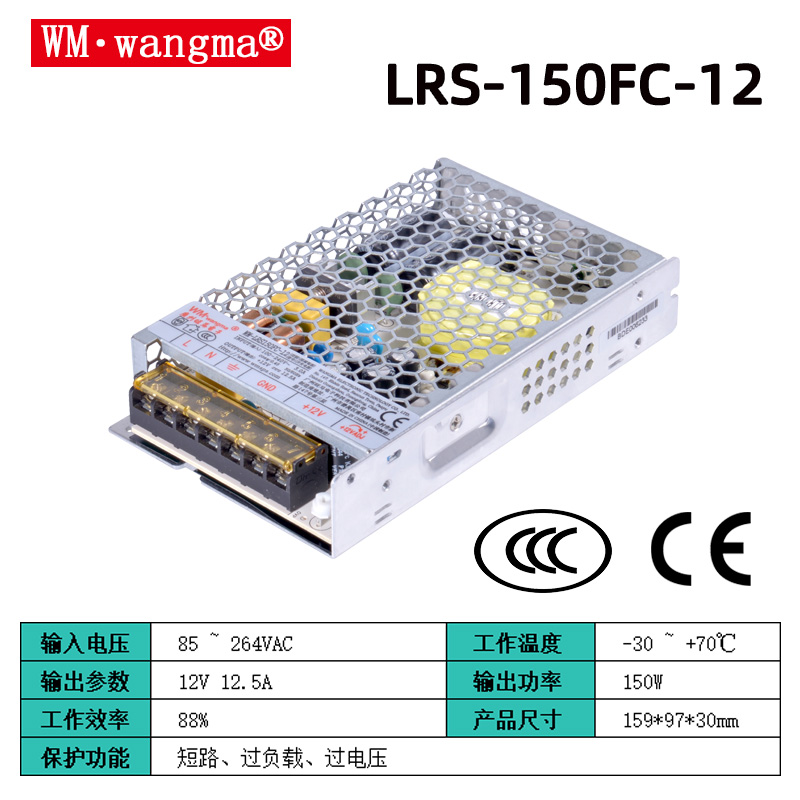

WM-LRS150FC-12 12V DC 12.5A 150W

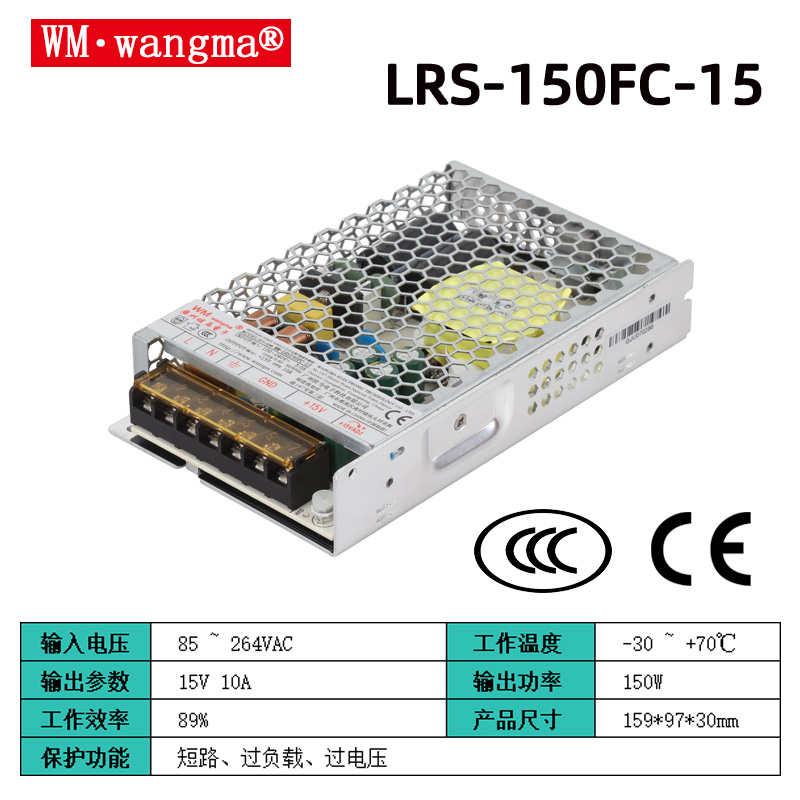

WM-LRS150FC-15 15V DC 10A 150W

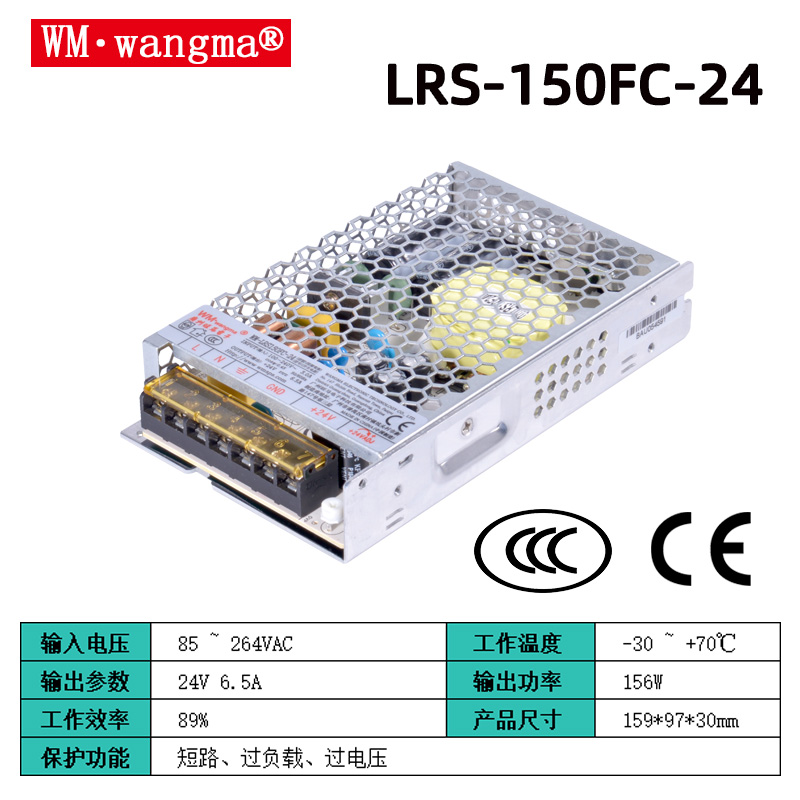

WM-LRS150FC-24 24V DC 6.5A 156W

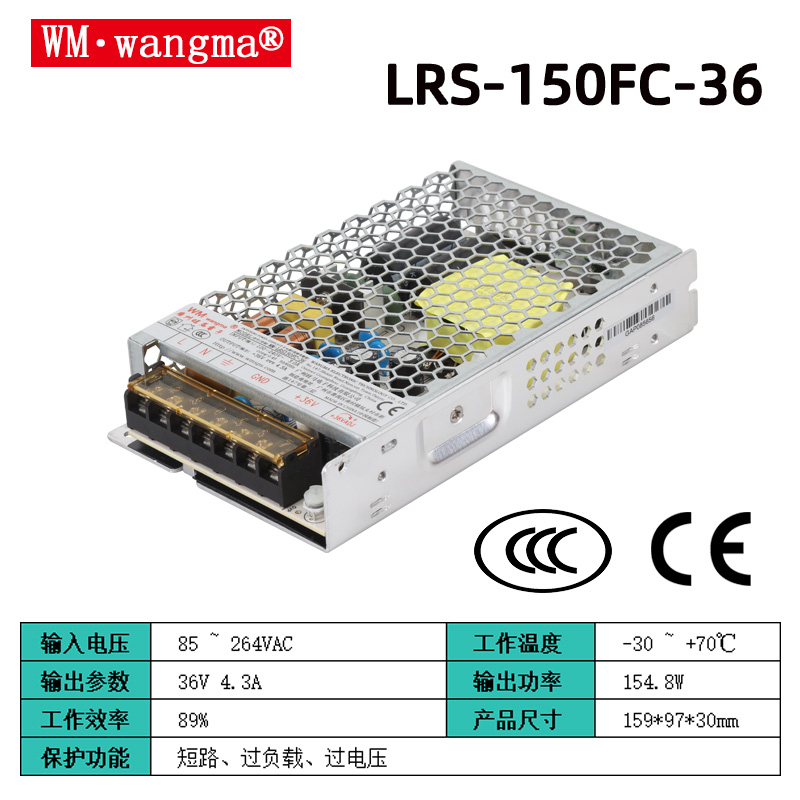

WM-LRS150FC-36 36V DC 4.3A 154.8W

WM-LRS150FC-48 48V DC 3.3A 158.4W

电压精度：5V 为 ±2%，其余型号 ±1%；

纹波噪声：5V 约 100mVp-p，12/15V 约 150mVp-p，24/36/48V 约 200mVp-p；

电压可调范围：标称值的 ±10%；

典型效率：85%（5V）~90%（36/48V），自然风冷无风扇设计，机身金属网罩散热，30mm 超薄 1U 高度。

保护功能：具备完整的过载（110%~140% 打嗝模式，自动恢复）、过压、短路保护；过温保护配合散热设计，适应 -30℃ 至 +70℃ 宽温工作环境，可抗 5G 振动，适应工业现场颠簸、冲击。

安规与能效：符合 IEC/EN/UL62368-1、GB4943 等安规；空载待机功耗低（<0.5W），满足全球能效标准；具备 CE、RoHS 认证，适合出口项目。

LRS-150FC系列开关电源结构与安装

超薄机身（30mm 1U），金属网罩 + 铝壳，自然对流散热，无需风扇，防尘、低噪音；

端子台接线，DIN 导轨或螺丝固定，安装便捷；




LRS-150FC系列开关电源典型应用场景

工业自动化：PLC、传感器、电磁阀、伺服驱动器供电；

安防监控：摄像头、NVR、交换机集中供电；

LED 显示屏 / 灯带、楼宇自控、小型设备实验室电源；

户外 / 半户外控制柜（宽温、抗振、低功耗优势）。




LRS-150FC系列开关电源选型与注意

按负载额定电压选对应型号，功率需留 10%~20% 余量（尤其感性 / 容性负载）；

5V 型号功率为 110W，不可按 150W 满负载使用；

输入必须接大地（PE），确保安全与抗干扰；

高温环境（>45℃）建议降额运行。
